Projeto Router vieirajp
« Online: 16 de Novembro de 2016, 21:48 »
 Presados,
 Iniciei meu projeto de  construção de minha router cnc, minha primeira.

 É um projeto simples mas quero tentar dar o máximo para colher bons resultados com disciplina e sobriedade.

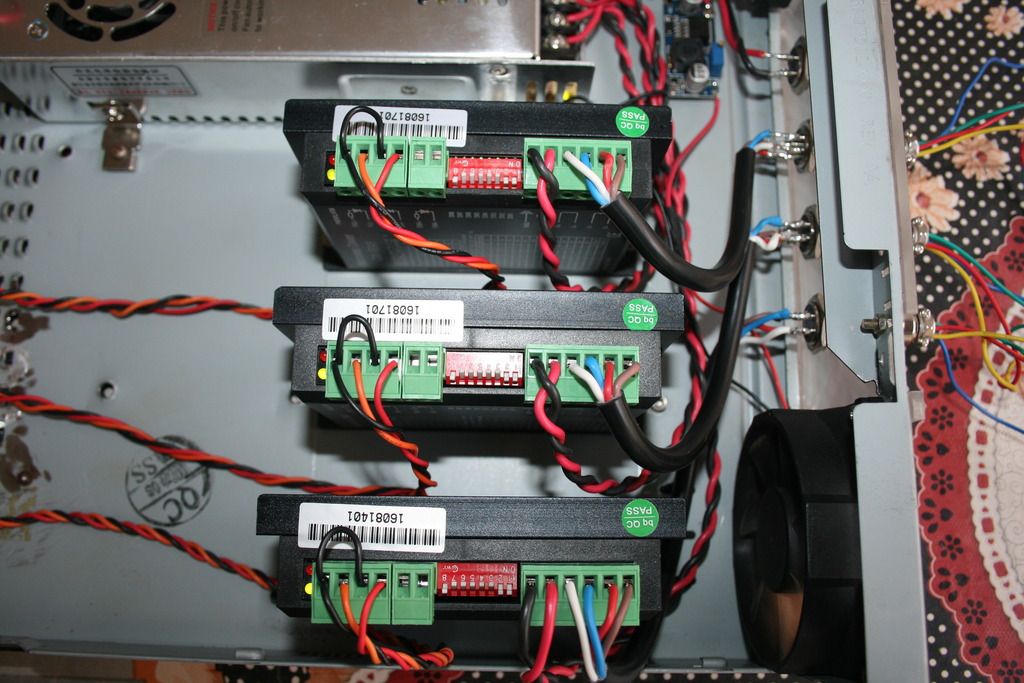

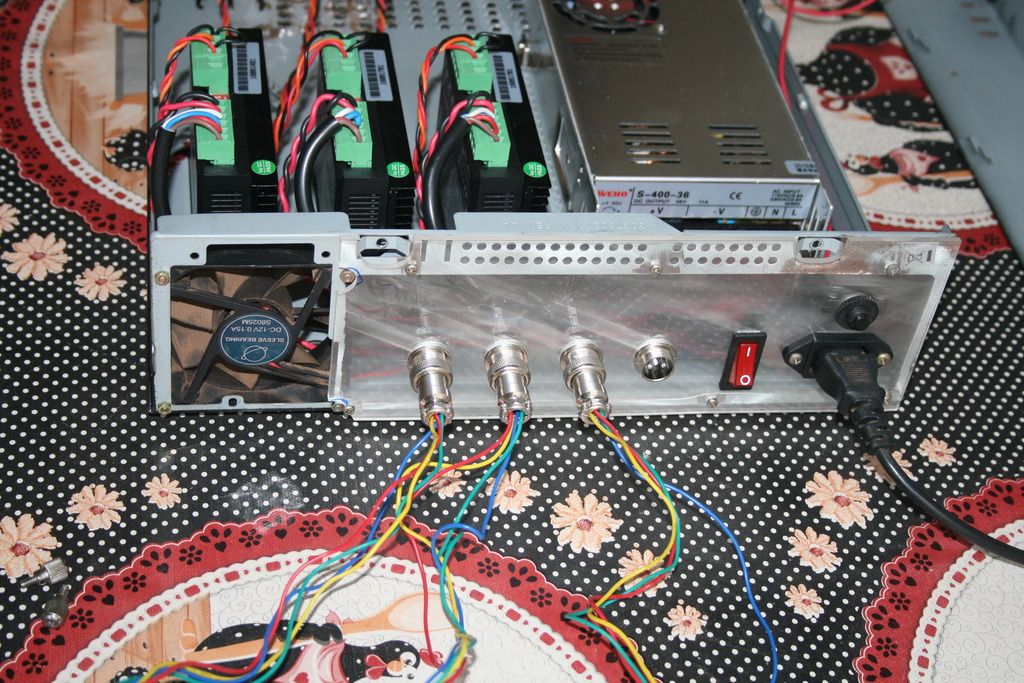

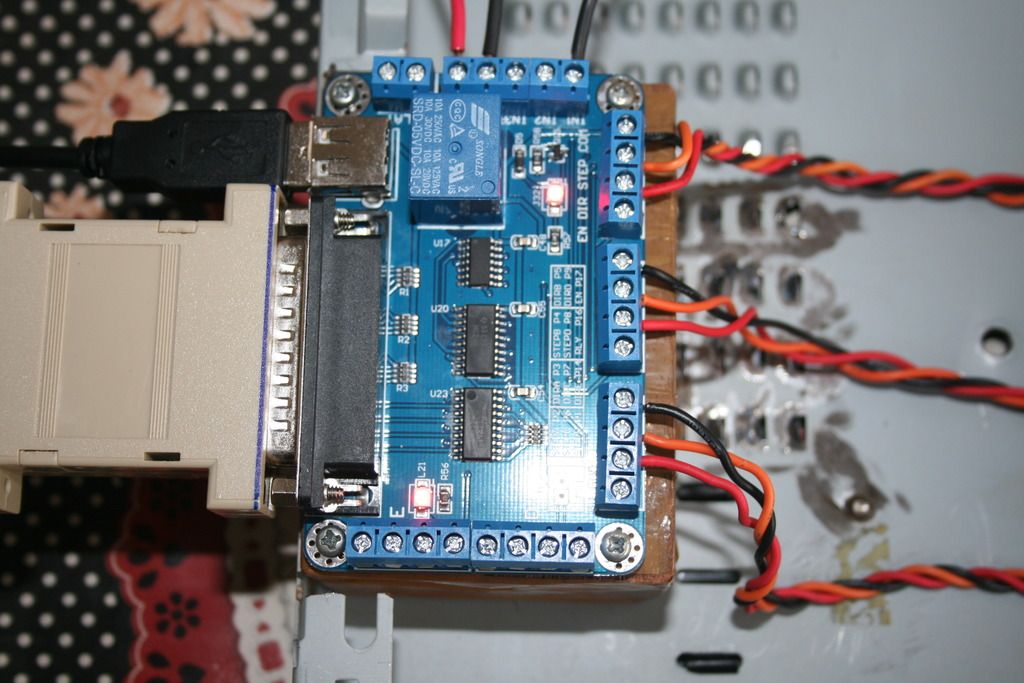

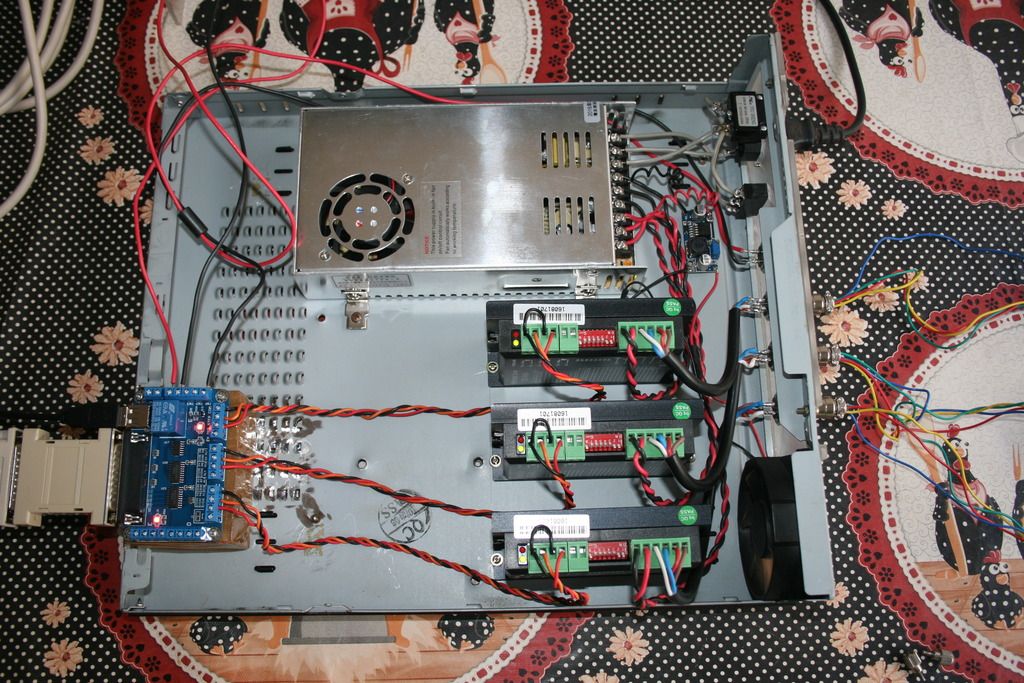

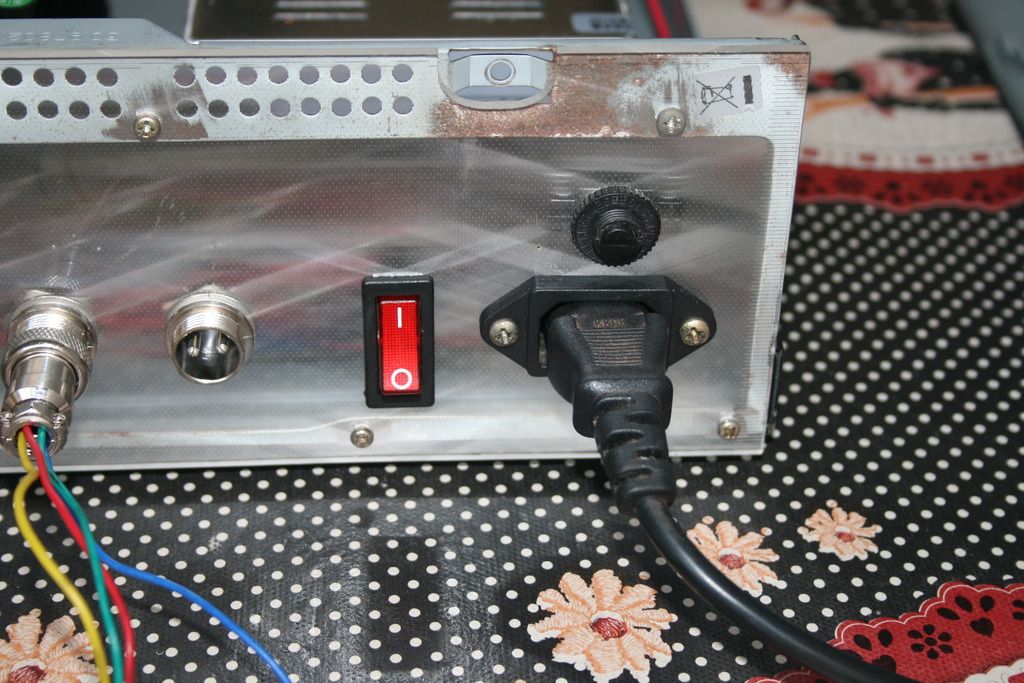

 Consegui montar a parte eletro eletrônica com algumas sucatas de PC e fontes de energia mas o resultado para mim ficou médio.

 O controlador de micro passo é o CW5045

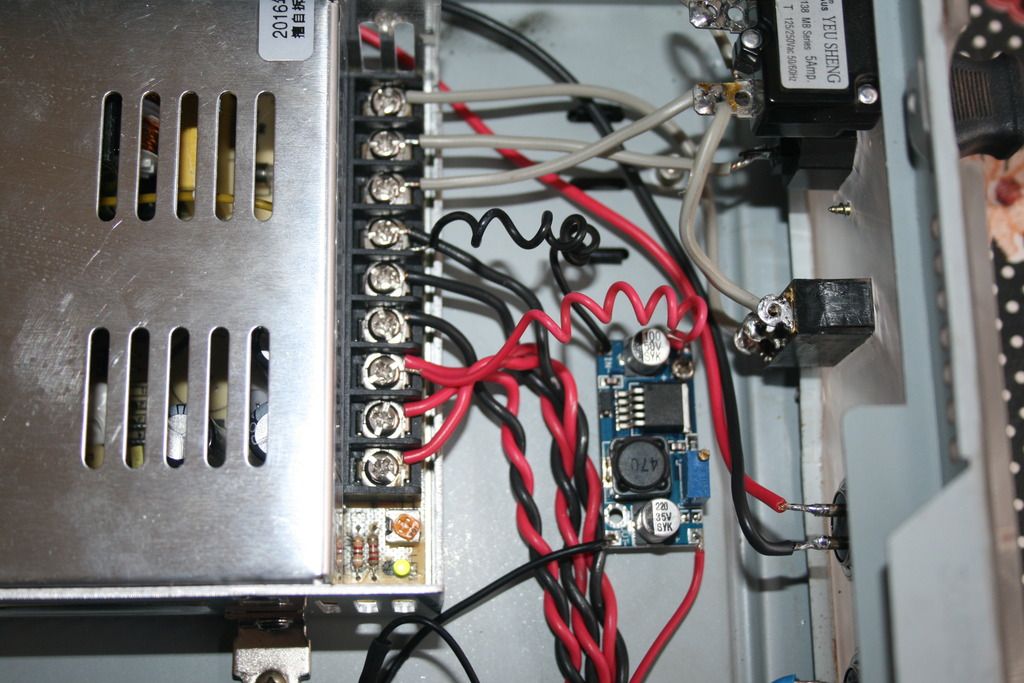

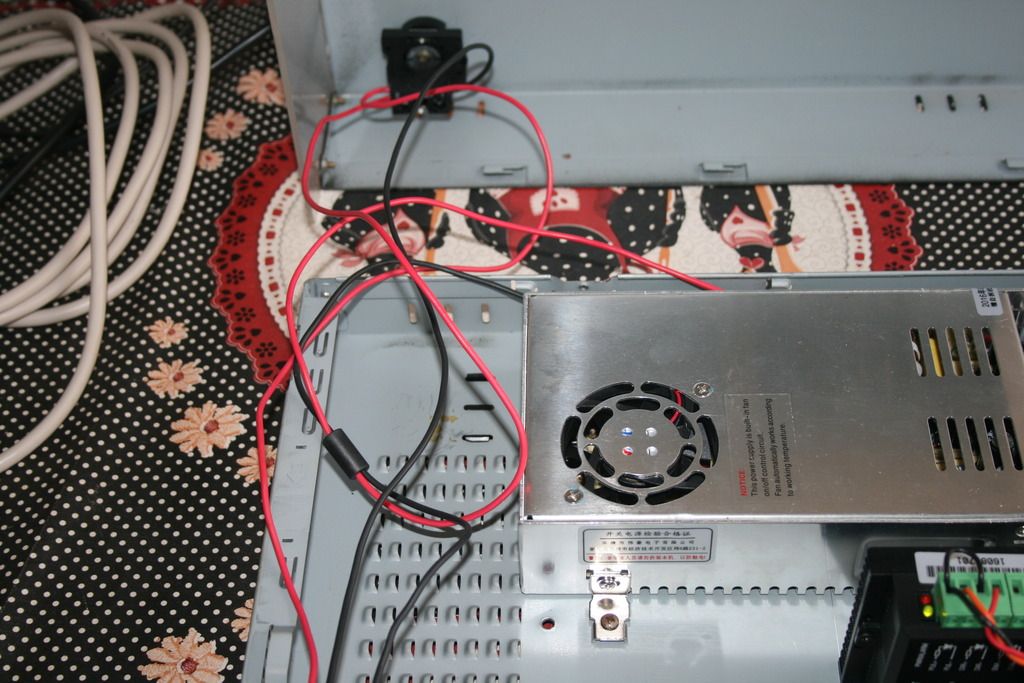

 A fonte de 400W 36V / 11A  de alimentação
 Os motores de passo é NEMA 23 280N.cm/18kg-cm     425 oz-in

 Adquiridos no Aliexpress



Fiz um vídeo funcionando https://youtu.be/GDZc6PtHTh0

Tive um pouco de dificuldade com o ruido de frequência que estava atrapalhando o fim de curso começava a rodar o mach3 dai alguns segundos ele acusava fim de curso, mudei os fios de lugar, adicionei um filtro de ferrite se bem que acho que o ferrite não muda muita coisa mas melhorou e esta rodando direitinho.

 Deve ter vários defeitos e por isso postei para que aqueles que tem mais experiencia me orientar.

 Desde já agradeço a orientação e a ajuda de todos.

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #1 Online: 19 de Novembro de 2016, 14:41 »
Olá novamente pessoal.

  Estou de volta para apresentar minha mesa onde vou montar a router, faz algum tempo que já tinha feito e confesso que me arrependi da largura inicial, ela esta com 700 por 1600 milímetros, mas como já esta feito penso em usar nesta medida mesmo.

 Usei um método de prova de alinhamento e gostaria de compartilhar com todos mas não seja a melhor forma, fica aberto a sugestões.

 Fiz um X com linha multifilamento que apresentou uma diferença de 0,72mm de envergadura entre uma extremidade a outra da mesa na diagonal.

 Fica a pergunta. Será que terei travamento do carro no eixo X por causa dessa diferença ou é irrelevante?

 Eu mesmo fiz a mesa e como não tenho bancada, foi feito alinhamento no olho mesmo, mas fiquei contente depois que estiquei a linha, não esperava tanto.
[hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6132_zpsskpsashd.jpg~original[/hs][hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6133_zpsufbchxj5.jpg~original[/hs][hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6136_zpsdxfkfp5p.jpg~original[/hs][hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6134_zpsqlanyhwa.jpg~original[/hs]

 O reforço do meio terei que retirar porque usarei um único fuso de esferas no meio de 20mm que ficará por baixo da base e isso atrapalhará a passagem do carro.

   Aguardo dicas e ajuda dos mais experientes.

Offline RODRIGO MARTINS

  • Fuso
  • **
  • Posts: 230
  • Sexo: Masculino
  • Vamos ajudar para ser ajudado...
  • Cidade - UF: Uberlândia - MG
  • Nome:: Rodrigo Oliveira Martins
  • Profissão: Comerciante
Re:Projeto Router vieirajp
« Resposta #2 Online: 20 de Novembro de 2016, 13:23 »
Olá novamente pessoal.

  Estou de volta para apresentar minha mesa onde vou montar a router, faz algum tempo que já tinha feito e confesso que me arrependi da largura inicial, ela esta com 700 por 1600 milímetros, mas como já esta feito penso em usar nesta medida mesmo.

 Usei um método de prova de alinhamento e gostaria de compartilhar com todos mas não seja a melhor forma, fica aberto a sugestões.

 Fiz um X com linha multifilamento que apresentou uma diferença de 0,72mm de envergadura entre uma extremidade a outra da mesa na diagonal.

 Fica a pergunta. Será que terei travamento do carro no eixo X por causa dessa diferença ou é irrelevante?

 Eu mesmo fiz a mesa e como não tenho bancada, foi feito alinhamento no olho mesmo, mas fiquei contente depois que estiquei a linha, não esperava tanto.
[hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6132_zpsskpsashd.jpg~original[/hs][hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6133_zpsufbchxj5.jpg~original[/hs][hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6136_zpsdxfkfp5p.jpg~original[/hs][hs width=400 height=300]http://img.photobucket.com/albums/v226/vieira/router%20cnc/IMG_6134_zpsqlanyhwa.jpg~original[/hs]

 O reforço do meio terei que retirar porque usarei um único fuso de esferas no meio de 20mm que ficará por baixo da base e isso atrapalhará a passagem do carro.

   Aguardo dicas e ajuda dos mais experientes.
As fotos não estão aparecendo.....

Enviado de meu ASUS_Z00AD usando Tapatalk


Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #3 Online: 20 de Novembro de 2016, 14:18 »
   Olá Rodrigo Martins,

  Que estranho, as Fotos estão hospedadas no Photobucket.com, eu não sei como faz e também não consigo colocar como os demais onde aparece os slides de todas, mas aqui para mim aparece normal as fotos.
  Será que mais alguém esta com o mesmo problema com a visualização das fotos.

  Aguem pode me dizer como faço para postar videos e fotos direto aqui? Estou com esta dificuldade.


  Abraços.

Offline Creators

  • Fuso
  • **
  • Posts: 174
  • Sexo: Masculino
  • Creators
  • Cidade - UF: Curitiba-PR
Re:Projeto Router vieirajp
« Resposta #4 Online: 20 de Novembro de 2016, 14:21 »
Vieira por experiencia própria posso te dizer sua maquina ainda esta no ventre e ainda muita coisa poderá mudar, não sei se vc tem um projeto dela para podermos comparar e avaliar mas pelo que já esta construído me parece tudo muito bom e quanto a parte eletrônica não se incomode com o visual ainda primeiro faça tudo funcionar mesmo que seja com fios emendados e demais soluções apenas para testar tudo é claro que um construção bem feita ajuda e fica muito bom mas quando não se tem experiência haverá muitas remontagens e se for algo muito bonitinho logo acaba ficando meio zoado então sugiro só finalizar a eletrônica apos a conclusão da mecânica e testes concretizados ai vc da um trato na eletrônica e deixa ela digamos bonitinha hehe fora isso só posso dizer Parabéns pelo trabalho até agora!!

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #5 Online: 20 de Novembro de 2016, 14:46 »
Vieira por experiencia própria posso te dizer sua maquina ainda esta no ventre e ainda muita coisa poderá mudar, não sei se vc tem um projeto dela para podermos comparar e avaliar mas pelo que já esta construído me parece tudo muito bom e quanto a parte eletrônica não se incomode com o visual ainda primeiro faça tudo funcionar mesmo que seja com fios emendados e demais soluções apenas para testar tudo é claro que um construção bem feita ajuda e fica muito bom mas quando não se tem experiência haverá muitas remontagens e se for algo muito bonitinho logo acaba ficando meio zoado então sugiro só finalizar a eletrônica apos a conclusão da mecânica e testes concretizados ai vc da um trato na eletrônica e deixa ela digamos bonitinha hehe fora isso só posso dizer Parabéns pelo trabalho até agora!!

   Creators eu agradeço muito de coração seu apoio, realmente acredito que tudo só esta começando, como você mesmo disse, na parte estrutural e mecânica tenho em mente algo que quero mas não me arrisco a desenhar um projeto, trabalhei alguns anos com ferramentaria (torno e fresa mecânica) depois 15 anos de soldagem de precisão em construção naval e maquinário pesado e sei que tudo que é feito pela primeira vez sofre varias modificações até que surge um projeto e suas teorias.

 Quero comprar toda a mecânica primeiro, hoje parece que esta compensando comprar trilhos e patins aqui no Brasil mesmo, estou plantando a ideia na cabeça da minha esposa para ela não me matar, pois guias de 20mm + 12 patins com aba fica em R$2.000,00 para esta mesa, depois eu ainda tenho dúvida estou com uma dúvida terrível entre fuso de esfera de 20mm ou correia. Eu acho mais fácil o fuso de esfera mais pratico por ter a redução no passo da rosca, o difícil é o preço, pois a grana esta cada vez mais escassa, e minha esposa sempre pergunta se isso vai funcionar (pressão total).
 Depois dos trilhos e do fuso, mancais e acoplamentos que começarei a parte estrutural, que que acho o mais simples.

  Entre correia e fuso qual a melhor opção na sua opinião?

Abraços.

Offline Creators

  • Fuso
  • **
  • Posts: 174
  • Sexo: Masculino
  • Creators
  • Cidade - UF: Curitiba-PR
Re:Projeto Router vieirajp
« Resposta #6 Online: 20 de Novembro de 2016, 14:56 »
Viera tudo se baseio no que vc pretende cortar, mas de cara o fuso se sobre sai sobre a maioria em função na sua confiabilidade no desempenho, mas ainda vc tem cremalheira pra por na conta, fortes e baratas e com os mesmo resultado com correias sincronizadas e hoje com fornecedores nacionais de baixo custo com certeza vão alavancar mais projetos, pelo formato de sua estrutura e tamanho sugiro avaliar uma cremalheira helicoidal se quiser passo um fornecedor que ao meu ver obteve um dos melhores preços que encontrei e não se incomode em usar misto fuso e cremalheira por exemplo  ;) OK

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #7 Online: 20 de Novembro de 2016, 15:25 »
  Creators, eu ficaria muito agradecido de você me passa-se o  fornecedor das cremalheiras, como eu só tenho 3 motores será tem algum problema eu colocar a cremalheira no centro da parte de baixo do pórtico móvel, igual  o fuso? E se seria necessário uma redução? o meu drive consegue micro passo de até 1/256  roda lisinho mas fica lento que só... Eu só fico meio preocupado com a redução pois se não ficar bem feito, já viu.. Se u tivesse um torno e uma fresa universal aqui comigo, vou te contar uma coisa, seria uma benção.
   Não esquece de me passar o fornecedor para eu colocar na ponta do lápis aqui os preços e se ele tem as engrenagens de redução, eu montarei com molas para remover as folgas.


  Abraços.


Offline Creators

  • Fuso
  • **
  • Posts: 174
  • Sexo: Masculino
  • Creators
  • Cidade - UF: Curitiba-PR
Re:Projeto Router vieirajp
« Resposta #8 Online: 21 de Novembro de 2016, 09:12 »
Fala Vieira, olha vc pode sim usar no centro se não me engano em um modelo da shopbot que é desta forma mas sua estrutura deverá ser bem rígida para ter exito nisso porém o gasto e tempo usado nesta engenharia justifica a aquisição de um quarto conjunto este que poderia ser mais leve como por exemplo motor de 15kfg caso o preço compense, sim vc tera de usar alguma redução e a mínima seria 3:1 sendo mais interessantes maiores que isso mas ja da pra trabalhar bem com esta. Assim vc usaria este conjunto mais fraco no Z ok tenho 3 maquinas montadas com 15kfg no Z levantando conjuntos de 11 a 12kg ou spindles de 3cvs sem problema algum. Ok

Enviado de meu LG-K430 usando Tapatalk


Offline RODRIGO MARTINS

  • Fuso
  • **
  • Posts: 230
  • Sexo: Masculino
  • Vamos ajudar para ser ajudado...
  • Cidade - UF: Uberlândia - MG
  • Nome:: Rodrigo Oliveira Martins
  • Profissão: Comerciante
Re:Projeto Router vieirajp
« Resposta #9 Online: 21 de Novembro de 2016, 10:05 »
   Olá Rodrigo Martins,

  Que estranho, as Fotos estão hospedadas no Photobucket.com, eu não sei como faz e também não consigo colocar como os demais onde aparece os slides de todas, mas aqui para mim aparece normal as fotos.
  Será que mais alguém esta com o mesmo problema com a visualização das fotos.

  Aguem pode me dizer como faço para postar videos e fotos direto aqui? Estou com esta dificuldade.


  Abraços.

Não apareceram pra mim pq eu uso uma plicativo no celular o TAPALTALK e por ele as imagens não aparecem...

Eu uso o servidor IMGUR... Gratuito também e ilimitado.... E por ele as imagens inseridas aparecem tanto pelo navegador quanto pelo TAPATALK...

http://i.imgur.com/UQzeOdg.jpg
Projeto Router vieirajp


Basta copiar o link da linha BBcode para o post que vai dar certo...

Abraço...

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #10 Online: 21 de Novembro de 2016, 18:11 »
RODRIGO MARTINS  eu  vou migrar então para postar as próximas fotos, fazia muitos anos que eu não participava de fóruns, eu participava de uma que era relacionado a projetores de imagens caseiro mas isso já faz tempo e estou meio desatualizado, devagar eu chego lá, acho que até o final do meu projeto eu estarei bom no assunto, depois envio as fotos para você.


   Abraços.

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #11 Online: 25 de Novembro de 2016, 14:09 »
  Olá Pessoal hoje estou muito contente, e quero compartilhar isso com o grupo, depois de pesquisa de preço acabei ficando com aliexpress para compra de algumas partes mecânicas.

  O vendedor colaborou muito e foi "fácil", ele abaixou para menos da metade o valor anunciado e paguei a diferença da compra por outro meio, como sei que é 100% de chance de tributação pagarei apenas 25% de taxa de importação referente o valor total.

[hs width=300 height=300]https://ae01.alicdn.com/kf/HTB1Bii1OpXXXXcsaXXXq6xXFXXXQ/3sets-SFU2005-1250-750-350mm-ball-screw-2-BK15-BF15-3-Coupler-for-cnc.jpg[/hs][hs width=300 height=300]https://ae01.alicdn.com/kf/HTB1fnYbOpXXXXX6XVXXq6xXFXXX6/3sets-SFU2005-1250-750-350mm-ball-screw-2-BK15-BF15-3-Coupler-for-cnc.jpg[/hs][hs width=300 height=300]https://ae01.alicdn.com/kf/HTB1PG5SOpXXXXbsapXXq6xXFXXXW/3sets-SFU2005-1250-750-350mm-ball-screw-2-BK15-BF15-3-Coupler-for-cnc.jpg[/hs][hs width=300 height=300]https://ae01.alicdn.com/kf/HTB10YO6OpXXXXXSaXXXq6xXFXXX8/3sets-SFU2005-1250-750-350mm-ball-screw-2-BK15-BF15-3-Coupler-for-cnc.jpg[/hs][hs width=300 height=300]https://ae01.alicdn.com/kf/HTB19_9ROpXXXXbLaXXXq6xXFXXXL/3-pcs-DSG20H-holder-nut-housing-1-sets-of-BK15-BF15-with-locknuts-and-circlips.jpg[/hs]

  O preço final já com imposto incluído sairá por R$1.350,00

 Agora é só aguardar para ver se chega tudo certinho e eu não tenha nenhuma dor de cabeça.

Abraços a todos.

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #12 Online: 26 de Novembro de 2016, 12:13 »
  Pessoal estou com uma dúvida cruel, pedi para o vendedor trocar meu fuso de 20mm de diâmetro com passo de 5mm para o passo de 10mm.

  Logico que estarei perdendo torque com isso pois a redução será menor, me ajudem a tirar esta dúvida: Será que meu motor de torque 280N.cm/18kg-cm     425 oz-in vai aguentar a movimentar o pórtico móvel de aproximadamente 15 quilos?
  Usarei guias lineares de 20mm.

Quero colocar o motor sem redução diretamente ao fuso, apenas com o acoplamento.

3. Stepper Motor
Technical Specifications
Part No.:   23HS2430
Frame Size:    NEMA23
Step Angle:         1.8 degree
Current:              3.0A/phase
Resistance:         1.6 Ohm/phase
Inductance:         6.8 mH/phase
Holding torque:    280N.cm/18kg-cm     425 oz-in
Rotor inertia:       800g-cm2
Number of wire leads:     4
Weight:              1.66 kg
Length:               112mm

[hs width=300 height=300]https://ae01.alicdn.com/img/pb/615/059/494/494059615_408.jpg[/hs]

  Alguém pode me ajudar nesta dúvida?

Abraços a todos.

Offline Creators

  • Fuso
  • **
  • Posts: 174
  • Sexo: Masculino
  • Creators
  • Cidade - UF: Curitiba-PR
Re:Projeto Router vieirajp
« Resposta #13 Online: 26 de Novembro de 2016, 14:03 »
Sim, tudo bem alinhado vai funcinar, uma de minhas maquinas fiz isso com motor de 15kfg agora se vc me perguntar qual serial o motor ideal para não ter dores de cabeça eu recomendaria um de 30 a 35kfg ok

Offline vieirajp

  • Hobby
  • ****
  • Posts: 397
  • Sexo: Masculino
  • Forum GUIA CNC - A Maior comunidade CNC do Brasil
  • Cidade - UF: Fernandópolis
  • Nome:: Reginaldo Vieira
  • Profissão: Funcionario publico
Re:Projeto Router vieirajp
« Resposta #14 Online: 26 de Novembro de 2016, 14:30 »
 Nossa Creators... fico muito aliviado, até achei que estava fazendo alguma besteira. Eu fiquei bastante apreensivo por minha atitude de ter pedido para trocar, ainda que tive que pagar U$20 a mais para fazer isso, depois ter que fazer uma redução para compensar a Caca seria uma tragedia.
  Estou pensando, depois de pronto configurar o Macht3 para o deslocamento (aceleração) inicial mais suave no deslocamento para evitar perda de passo em movimentos rápidos.
   Será que isso ajuda?

  O vendedor ainda não postou o pacote, ou seria melhor pedir desculpa pelo incomodo (Falta de conhecimento mesmo) e deixar o pedido do jeito que esta mesmo, 5mm por volta?

  Olha que eu li bastante a respeito disso no forum, mas achei muito complexo, como você mesmo disse, se o alinhamento estiver perfeito é só cuidar a aceleração e desaceleração do pórtico devido ao seu peso.

    Mais uma vez agradeço de coração, e me aliviou muito a minha ansiedade com esta dúvida.
