Peça pedrologin passo a passo.
http://www.guiacnc.com.br/index.php/topic,2066.msg112573.html#msg112573

1- Selecionar ferramenta para "Circulo", digitar no teclado 48 Enter (ou outro valor conforme a resolução desejada); criar um circulo na origem dos eixos, digitar 110 Enter; selecionar a ferramenta de Extusão e puxar a face do disco para baixo, digitar 25 Enter.
2- Selecionar ferramenta para "Linha" e marcar a partir da intersecção do eixo vermelho com o circulo, criar uma reta no eixo vermelho, digitar 28 Enter; depois a partir da ponta da primeira reta, criar outra no sentido do eixo verde, digitar 50 Enter; selecionar face do disco e apagar.
3- Selecionar a ferramenta de Circulo e criar um circulo no vértice das retas, digitar 25 Enter.
4- Selecionar e apagar as retas dentro do circulo menor, apagar a pequena reta entre o circulo menor e o circulo maior.
5- Selecionar ferramenta e Extrusão e puxar para baixo a face do circulo menor, digitar 10 Enter.
6- Selecionar o cilindro (ele tem que ficar azul); selecionar a ferramenta de Rotacionar e posicionar na intersecção entre a reta e o cilindro, clicar o mouse 2 vezes e sem soltar, puxar o transferidor para o eixo vermelho; clicar e girar um pouco o cilindro selecionado no sentido horário, digitar  6 Enter.
7- Apagar a reta perpendicular ao cilindro, selecionar a ferramenta de extrusão e puxar para cima a face do circulo menor, digitar 30 Enter.
8- Selecionar a ferramenta para Linha, e retraçar uma reta sobre um dos lados do circulo maior (para recriar a face).
9- Selecionar a face do disco maior, clicar como botão direito do mouse sobre ela e interseccionar com o modelo.
10- Selecionar a aresta do cilindro menor, e apagar; selecionar a face do disco menor e apagar.
11- Reposicionar o desenho, selecionar a cavidade do cilindro menor (certificar-se que apenas a cavidade esteja totalmente selecionada).
12- Selecionar a ferramenta de rotacionar, clicar na tecla Ctrl (do teclado) para mudar a função da ferramenta (rotacionar e copiar), posicionar no eixo do circulo maior (sobre origem dos eixos) ; mover  um pouco a cavidade  no sentido anti-horário, digitar  45 Enter  *7 Enter (no teclado)

A peça esta pronta (tempo médio de execução +- 3 minutos)


Abraços.

[attach=1]
[attach=2]
[attach=3]
[attach=4]
[attach=5]
[attach=6]
[attach=7]
[attach=8]
[attach=9]
[attach=10]
[attach=11]
[attach=12]
[attach=13]
[attach=14]
[attach=15]
[attach=16]

Rubens;

Disponha.
O SU é muito facil de usar para peças básicas como essa, mas sugiro que brinque bastante com as ferramentas para descobrir as suas funções. Muitas ferramentas em várias funções que depende de como vc a move na tela, a tecla Crtl também pode ativar funções novas em algumas ferramentas.

Além disso nos menus tb tem muitas funções interessante, com o uso de plugins ele se torna muito poderoso e se pode fazer muitas etapas de desenhos complexos numa tacada só.

Outro atrativo, é o 3DWarehouse, um repositório do Google com milhões de desenhos prontos que vc pode abrir diretamente dentro do SU. Lá vc pode criar uma pagina e salvar os seus desenhos

Se quiser dar uma sapiada nos meus desenhos  (quase todo dia estou colocando novos):
http://sketchup.google.com/3dwarehouse/search?viewer=01669676015766887471&scoring=m

Abraços.

Rubens;
Nesse tópico tem o plugin necessário, alguns posts de como fazer e alguns vídeos.
Qualquer dúvida dá um alô.

Segue mais um:


Abraços.

Pedro;

A peça que vc deseja gerar o Gcode esta com o centro na origem dos eixos e boa parte fora da área dos eixos, precisa posiciona-la; ela tb esta encapsulada e protegida contra modificações (por isso a sua tentativa resultou um código sem conteúdo útil) , precisa explodir (desassociar).

Outra coisa, ela esta em 3D (o Plugin é para 21/2 D) mas a priore não representa um problema nesse caso.

Como fazer:
1- Depois de posicionar e explodir o modelo, click em Phlatscipt ParametersTool e preencha os dados conforme as características da ferramenta, material e da máquina (Obs: Se o seu SU estiver usando uma tela em milímetros pode usar medidas em milímetros. Ex: Bit Diameter   3.2mm).

2- Click em Phlaboyz SafeTool e leve ate a origem dos eixos e click para fixar lá. Vai ser criado a sua área de segurança , o seu modelo deve estar contido nela. (o ideal é que fosse um desenho plano)

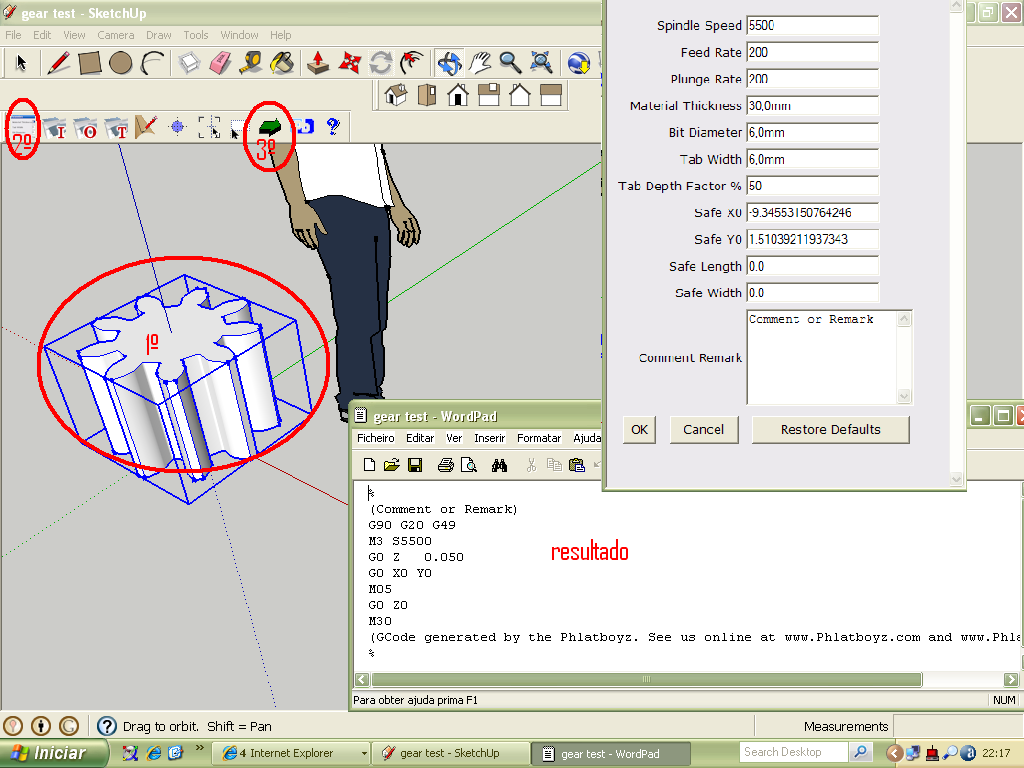

[attach=1]

3- Click na ferramenta Phlaboyz OutsideCutTool e click na face da peça, vai aparecer o percurso da ferramenta em laranja (é por isso que a peça não pode estar encapsulada) , pronto é só clicar em Phlaboyz GCode para salvar o Código G.

[attach=2]

GCode gerado:
%
(PhlatboyzGcodeTrail er)
(Bit diameter: 3.2mm)
(Feed rate: 1000)
(Material Thickness: 150.0mm)
(Material length: 550.0mm X width: 1000.0mm)
(www.PhlatBoyz.com)
G90 G20 G49
M3 S8000
G0 Z   0.050
 X  4.492431 Y  2.100470
G1 Z  -5.906 F 800
 X  4.453130 Y  2.658038 F1000
 X  4.475188 Y  3.219990
 X  4.549221 Y  3.675853
 X  4.649828 Y  4.022434
 X  4.751881 Y  4.261456
 X  4.832323 Y  4.400983
 X  5.623213 Y  5.321761
 X  5.668987 Y  5.416221
 X  5.662026 Y  5.512243
 X  5.600321 Y  5.603223
 X  4.830297 Y  6.520902
 X  4.751414 Y  6.597468
 X  4.658060 Y  6.620997
 X  4.557086 Y  6.592321
 X  3.512960 Y  5.973338
 X  3.361585 Y  5.918347
 X  3.108472 Y  5.859350
 X  2.749687 Y  5.820454
 X  2.287893 Y  5.826707
 X  1.730649 Y  5.902565
 X  1.188375 Y  6.038089
 X  0.855539 Y  6.952551
 X  1.183831 Y  7.404935
 X  1.561944 Y  7.821236
 X  1.911679 Y  8.122861
 X  2.211526 Y  8.323688
 X  2.443345 Y  8.441191
 X  2.594653 Y  8.496368
 X  3.792374 Y  8.693350
 X  3.888157 Y  8.736289
 X  3.944546 Y  8.814319
 X  3.955758 Y  8.923677
 Y 10.121622
 X  3.944546 Y 10.230980
 X  3.888157 Y 10.309011
 X  3.792374 Y 10.351949
 X  2.594653 Y 10.548932
 X  2.443345 Y 10.604108
 X  2.211526 Y 10.721612
 X  1.911679 Y 10.922439
 X  1.561944 Y 11.224064
 X  1.183831 Y 11.640364
 X  0.855539 Y 12.092748
 X  1.188375 Y 13.007210
 X  1.730649 Y 13.142734
 X  2.287893 Y 13.218593
 X  2.749687 Y 13.224845
 X  3.108472 Y 13.185950
 X  3.361585 Y 13.126953
 X  3.512960 Y 13.071961
 X  4.557086 Y 12.452979
 X  4.658060 Y 12.424303
 X  4.751414 Y 12.447832
 X  4.830297 Y 12.524398
 X  5.600321 Y 13.442077
 X  5.662026 Y 13.533057
 X  5.668987 Y 13.629078
 X  5.623213 Y 13.723539
 X  4.832323 Y 14.644317
 X  4.751881 Y 14.783843
 X  4.649828 Y 15.022866
 X  4.549221 Y 15.369446
 X  4.475188 Y 15.825310
 X  4.453130 Y 16.387261
 X  4.492431 Y 16.944830
 X  5.335203 Y 17.431405
 X  5.837722 Y 17.186656
 X  6.313357 Y 16.886577
 X  6.671130 Y 16.594531
 X  6.920974 Y 16.334113
 X  7.076947 Y 16.126221
 X  7.157560 Y 15.986792
 X  7.559532 Y 14.841473
 X  7.618450 Y 14.754602
 X  7.705087 Y 14.712619
 X  7.814731 Y 14.720567
 X  8.994477 Y 14.928588
 X  9.100226 Y 14.958619
 X  9.167279 Y 15.027702
 X  9.192933 Y 15.129486
 X  9.178941 Y 16.343217
 X  9.207005 Y 16.501807
 X  9.282468 Y 16.750508
 X  9.428176 Y 17.080673
 X  9.664488 Y 17.477472
 X 10.008805 Y 17.922130
 X 10.397309 Y 18.323991
 X 11.355675 Y 18.155005
 X 11.583305 Y 17.644503
 X 11.754775 Y 17.108898
 X 11.841122 Y 16.655205
 X 11.865120 Y 16.295117
 X 11.850972 Y 16.035604
 X 11.823102 Y 15.876980
 X 11.394834 Y 14.741232
 X 11.384128 Y 14.636812
 X 11.423510 Y 14.548962
 X 11.512610 Y 14.484573
 X 12.550061 Y 13.885600
 X 12.650374 Y 13.840631
 X 12.746145 Y 13.850451
 X 12.831222 Y 13.911932
 X 13.600675 Y 14.850697
 X 13.724113 Y 14.954146
 X 13.941783 Y 15.096155
 X 14.265628 Y 15.255417
 X 14.701710 Y 15.407484
 X 15.251294 Y 15.526789
 X 15.807216 Y 15.584906
 X 16.432745 Y 14.839430
 X 16.278975 Y 14.302046
 X 16.066049 Y 13.781529
 X 15.840567 Y 13.378477
 X 15.627489 Y 13.087208
 X 15.449840 Y 12.897504
 X 15.326528 Y 12.793905
 X 14.268411 Y 12.199157
 X 14.193090 Y 12.126049
 X 14.166790 Y 12.033438
 X 14.193656 Y 11.926840
 X 14.603377 Y 10.801140
 X 14.651316 Y 10.702212
 X 14.730993 Y 10.648173
 X 14.835685 Y 10.640584
 X 16.028547 Y 10.865126
 X 16.189601
 X 16.447628 Y 10.833897
 X 16.798079 Y 10.747735
 X 17.229884 Y 10.583917
 X 17.727578 Y 10.322044
 X 18.190796 Y 10.009225
 Y  9.036075
 X 17.727578 Y  8.723256
 X 17.229884 Y  8.461383
 X 16.798079 Y  8.297565
 X 16.447628 Y  8.211403
 X 16.189601 Y  8.180272
 X 16.028547
 X 14.835685 Y  8.404716
 X 14.730993 Y  8.397126
 X 14.651316 Y  8.343088
 X 14.603377 Y  8.244160
 X 14.193656 Y  7.118460
 X 14.166790 Y  7.011862
 X 14.193090 Y  6.919251
 X 14.268411 Y  6.846142
 X 15.326528 Y  6.251394
 X 15.449840 Y  6.147795
 X 15.627489 Y  5.958092
 X 15.840567 Y  5.666822
 X 16.066049 Y  5.263771
 X 16.278975 Y  4.743254
 X 16.432745 Y  4.205869
 X 15.807216 Y  3.460393
 X 15.251294 Y  3.518511
 X 14.701710 Y  3.637816
 X 14.265628 Y  3.789883
 X 13.941783 Y  3.949145
 X 13.724113 Y  4.091154
 X 13.600675 Y  4.194602
 X 12.831222 Y  5.133368
 X 12.746145 Y  5.194849
 X 12.650374 Y  5.204668
 X 12.550061 Y  5.159699
 X 11.512610 Y  4.560727
 X 11.423510 Y  4.496338
 X 11.384128 Y  4.408488
 X 11.394834 Y  4.304068
 X 11.823102 Y  3.168320
 X 11.850972 Y  3.009695
 X 11.865120 Y  2.750183
 X 11.841122 Y  2.390094
 X 11.754775 Y  1.936402
 X 11.583305 Y  1.400796
 X 11.355675 Y  0.890295
 X 10.397309 Y  0.721309
 X 10.008805 Y  1.123170
 X  9.664488 Y  1.567828
 X  9.428176 Y  1.964627
 X  9.282468 Y  2.294792
 X  9.207005 Y  2.543492
 X  9.178941 Y  2.702083
 X  9.192933 Y  3.915814
 X  9.167279 Y  4.017598
 X  9.100226 Y  4.086680
 X  8.994477 Y  4.116712
 X  7.814731 Y  4.324733
 X  7.705087 Y  4.332681
 X  7.618450 Y  4.290698
 X  7.559532 Y  4.203826
 X  7.157560 Y  3.058507
 X  7.076947 Y  2.919079
 X  6.920974 Y  2.711187
 X  6.671130 Y  2.450768
 X  6.313357 Y  2.158723
 X  5.837722 Y  1.858644
 X  5.335203 Y  1.613895
 X  4.492431 Y  2.100470
G0 Z   0.050
G0 X0 Y0
M05
G0 Z0
M30
%

Abraços...

Ola Marco,
Obrigado pela dica das iamgens mais pequenas,não tinha pensado na situação de ocupar muito espaço no servidor. Fica a vontade pra me corrigir quando fizer alguma coisa que eu faça mal.
Obrigado tambem pelo totorial, ja consigo fazer igual ao teu, o primeiro esboço demorei 20 minutos, mas apos me ter ambientado ao programa ja consegui fazer em muito menos tempo.
Ja consegui gerar o g-code, mas vou ter que o alterar pois a maquina que estou utilizando não suporta o mesmo formato.
Eu trabalho numa empresa de transformação de pedra e estou a trabalhar com uma CNC PROMASZ de 5 eixos interpolados e funciona com o soft twincat da beckhoff, daí não sopurtar o mesmo formato de codigo.
Obrigado e abraços.
